第一片使用PCM1794的声卡出现

Dr.BT

Sound Blaster X-Fi Titanium HD
太意外了，这是回归？

创新在新声卡中使用了PCM1794！
第一流德西D/A出现在创新声卡上了

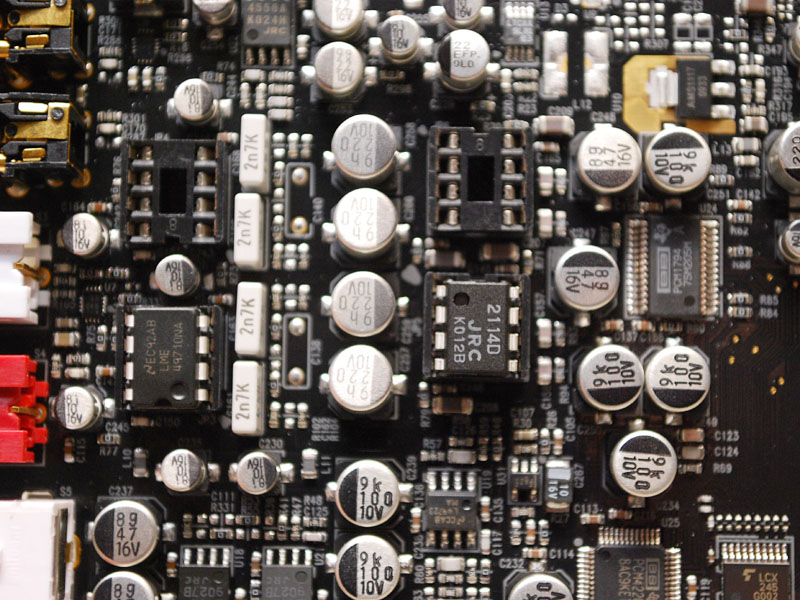

用2114做I/V，然后直接上了两个超低失真的LME49710！（注意，ASUS只有一个LM4562）
demo电路是8个NE5534，还真是棋逢对手啊
创新声卡上第一次出现薄膜电容.....这是幻觉？

製品名	PCI Express Sound Blaster X-Fi Titanium HD
型番	SB-XFT-HD
外形寸法	約165mm x 111mm
重量	約278g
インターフェイス	PCI Express x 1
アナログ入力	24bit / 96kHz / ステレオ
アナログ出力	24bit / 192kHz / ステレオ
デジタル入力 (左チャンネルライン入力端子と共用)	光1系統 16/24bit・44.1/48/96kHz
デジタル出力 (右チャンネルライン入力端子と共用)	光1系統 16/24bit・44.1/48/96kHz AC-3/DTSパススルー出力可 Dolby Digital Live出力 / DTS Connect出力可
マイク入力	24bit / 96kHz / モノラル
ヘッドホン出力	24bit / 192kHz / ステレオ
カード上の端子	・アナログライン出力端子(RCAステレオ) ・アナログライン入力端子(RCAステレオ)/左チャンネル端子は光デジタル入力端子、 　右チャンネル端子は光デジタル出力端子としても機能 ・マイク入力端子(3.5mmモノラル) ・ヘッドホン出力端子(3.5mmステレオ) ・Intel®フロントパネルオーディオコネクタ
アナログ入力：S/N比 (A-Weighted)	118dB
アナログ入力：全高調波歪率	0.001%(THD+N、20kHzローパスフィルター)
アナログ入力：周波数特性	10Hz～46kHz(-3.5dB、24bit/96kHz)
アナログ入力レベル (フルスケール)	2Vrms
アナログ出力：S/N比 (A-Weighted)	122dB(フロントチャンネル)/117dB(330Ωのヘッドホン)/115dB(33Ωのヘッドホン)
アナログ出力：全高調波歪率	0.001%(フロントチャンネル、THD+N、20kHzローパスフィルター)
アナログ出力：周波数特性	10Hz～90kHz(-3.5dB、24bit/192kHz)
アナログ出力レベル (フルスケール)	2Vrms(フロントチャンネル)/1Vrms(ヘッドホン)
デバイスドライバ	DirectSound、MME、WDM、ASIO 2.0※1
対応API	DirectSound / DirectSound 3D EAX 1.0 / 2.0 EAX ADVANCED HD 3.0 / 4.0 / 5.0 Open AL
対応OS	Windows 7（32-bit、または64-bit）、Windows Vista（32-bit、または64-bit）

※1 16bit/44.1kHz, 16bit/48kHz, 24bit/44.1kHz, 24bit/48kHz, 24bit/96kHzに対応



从数据上看，创新终于对忠心的粉丝们有所交代了，ASUS的模式，会被所有厂商复制的，只是比较意外的是，复制得最出彩的居然是创新啊

当然，比起asus的ap测试成绩，这个卡还是要差一点的，理由很多啦，创新自己不上外接电源，本身就是要败的，加上asus电容更好一点
不过，XFI比起CMI8788，还是要好用一点的嘛

bull

上插座就已经不应该了，用这样的烂插座更是该死

2010-5-29 19:50

这种插座才是好插座，插孔内镀金防止氧化。
而且这种圆形插孔多次插拔后还可以很紧，防止松动

PFM

PCM1794不是说已经停产了么？
我很期待的某DIY 双PCM1794 DAC 就是因为买不到再不出了....

Dr.BT

PCM1794不是说已经停产了么？
我很期待的某DIY 双PCM1794 DAC 就是因为买不到再不出了....
PFM 发表于 2010-5-29 22:09

也许人家创新准备做出最后一个用pcm1794的声卡来

http://focus.ti.com/docs/prod/folders/print/pcm1794.html

存货还是有的，库存卖掉就没了吧
http://focus.ti.com/docs/prod/folders/print/pcm1794a.html
不过1794A还是有的啊

更正个说法，8个5534的玩法是PCM1792的加平衡输出的玩法

RCA输出一般还是4个5534 + 两个LT1028单运放
ne5534是0.45美金一个
LT1028主打的是低噪声，千颗价格是4.75美金......

Features

• Voltage Noise
  1.1nV/rt Hz Max. at 1kHz
  0.85nV/rt Hz Typ. at 1kHz
  1.0nV/ rtHz Typ. at 10Hz
• 35nVP-P Typ., 0.1Hz to 10Hz
• Gain-Bandwidth Product
  LT1028: 50MHz Min.
  LT1128: 13MHz Min.
• Slew Rate
  LT1028: 11V/µs Min.
  LT1128: 5V/µs Min.
• Offset Voltage: 40µV Max.
• Drift with Temperature: 0.8µV/°C Max.
• Voltage Gain: 7 Million Min.
• Voltage and Current Noise 100% Tested
• Available in 8-Pin SO Package

2010-5-29 23:20

这个数字是放大1000倍以后的
超低噪声的表现是顶尖的

所以，创新那个0.9美金的运放，除了对耳机有帮助外，在DEMO面前根本只能仰视
跑出烂成绩也就不奇怪了



这里提一个简单的比较法
对demo电路，至少花钱要比它多，否则基本没戏
PCM1794，1792，demo都上了LT1028 X2，0.45 x 4 + 4.75 x 2 = 11.3
这些都是千颗价格，不算其他配件

创新是njm2114 x2 + lme49710 x2   0.6 x 2 + 0.9 x 2 = 3
加上创新一向吝啬的用料么，不过有个东西demo没有，就是廉价插座


asus是njm2114 x 2 + lm4562 x 1  0.6 x 2 + 1.9 = 3.1
asus周边比创新下本，虽然也有廉价插座....

所以排座次也很清楚了

0sky

笨蛋啊Creative，保证纯净电源必须的，所以得外接
不然买这个顶级娱乐声卡的，又要被大功率显卡给干扰的头疼了哈

0sky

ASUS Xonar Xense，4PIN 12V供电
如果机箱是透明的，有费米，也有这个，气派吧

2010-6-9 16:46

floramomoko

華碩的出現簡直是給創新聲卡打下了最後的喪鐘，沒音質沒多媒體的創新還能靠什麼出來混飯吃

Dr.BT

创新现在只能学样了，不过创新历来都是浪费芯片的主

Dr.BT

国内终于有这个卡了
http://www.soomal.com/doc/10100001423.htm

稀嘘的胡碴

比较看好这芯片，把电源部分做好的话才能发挥好这颗芯片

稀嘘的胡碴

这颗芯片是电源输出形的，虽然SN较高，但不等于好听，要较好声很难，IV转换做不好出好声也难

稀嘘的胡碴

上插座就已经不应该了，用这样的烂插座更是该死

这种插座才是好插座，插孔内镀金防止氧化。
而且这种圆形 ...
bull 发表于 2010-5-29 19:47

    这种是比较差的，但便宜呀，你这种插座便宜的也得4毛左右，像这卡上用到的才两毛不到

bull

这种是比较差的，但便宜呀，你这种插座便宜的也得4毛左右，像这卡上用到的才两毛不到 ...
稀嘘的胡碴 发表于 2010-8-2 20:48

几十块钱的运放都用了，结果却用这么烂的插座 你觉得合适？

稀嘘的胡碴

几十块钱的运放都用了，结果却用这么烂的插座 你觉得合适？
bull 发表于 2010-8-5 15:26

    显然我的意思是不合适，

PFM

这个卡有评测了，自己看吧。。。

http://soomal.com/doc/10100001466.htm% [$ T: A% |+ d5 b+ j# _
